一、灌砂法密度试验仪概述

      灌砂法密度试验仪使用于测定原位上的密度和对填方工程进行施工质量控制

二、灌砂法密度试验仪符合标准

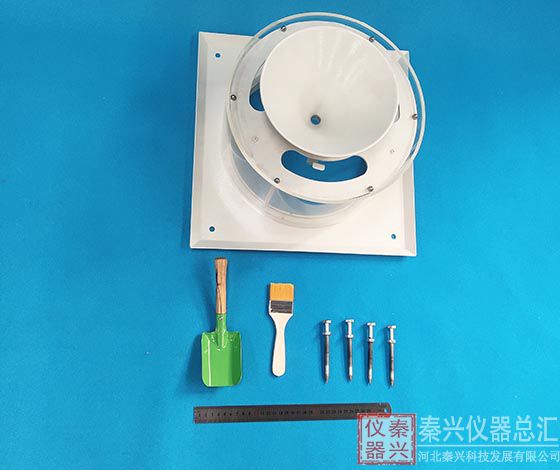

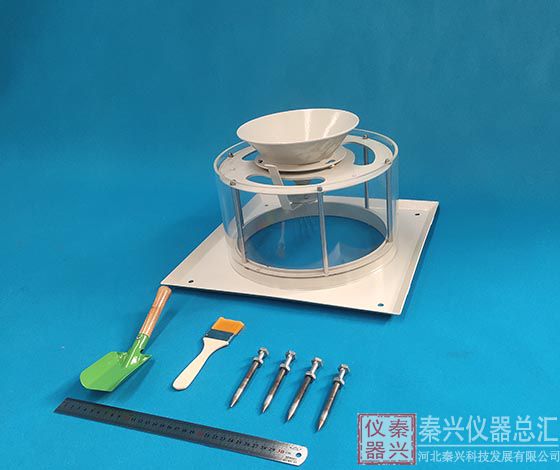

      1、灌砂法密度试验仪过包括漏斗、漏斗架、防风筒、套环、附有3个固定器

      2、台秤：称量10kg，分度值5kg、称量50kg、分度值10kg

      3、粮食：粒径0.25mm~0.50mm的干燥清洁标准砂10kg~40kg；

      4、其他：有盖的量砂容器、直尺、铲土工具；

三、用套环的灌砂法试验应按下列步骤进行：

     1、选定具有代表性的一块面积约40cmX40cm的场地并将地面铲平，检查填土压实密度时，应将表面未压实土层清除掉，并将压实土层铲去一部分，其深度视需要而定，使试坑底能达到规定            的深度。

     2、称盛量砂的容器加量砂质量。将仪器放在整平的地面上，用固定器将套环固定。开漏斗阀，将量砂经漏斗灌入套环内，待套环灌满后，拿掉漏斗、漏斗架及防风筒，无风可不用防风筒，用           直尺刮平套环上砂面，使与套环边缘齐平。将刮下量砂质量。

     3、将套环内挖试坑，其尺寸应符合表41.2.2的规定。挖坑时要特别小心，将已松动的试样全部取出。放入盛试样的容器内，将盖盖好，秤容器加试样质量，并取代表型试样，测定含水率。

                        表41.2.2试坑尺寸与相应的***大粒径

    5、在套环上重新装上防风筒、漏斗架及漏斗。将量砂经漏斗灌入试坑内，量砂下落速度应大致相等，直至灌满套环。

    6、取掉漏斗、漏斗架及防风筒，用直尺刮平套环上的砂面，使与套环边缘齐平。刮下的量砂全部倒回量砂容器内，不得丢失。

四、不用套环的灌砂法试验应按下列步骤进行：

     1、应按本标准41.2.2条**款的规定选择试验地点，在刮平的地面上应按本标准表41.2.2的规定挖坑：

     2、秤盛量砂容器加量砂质量，在试坑上放置防风筒和漏斗，将量砂经漏斗灌入试坑内，量砂下落速度应大致相等，直至灌满试坑：

     3、试坑灌满量砂后，去掉漏斗击防风筒，用直尺刮平量砂表面，使与原地面齐平，将多余的量砂倒回量砂容器，称量砂容器加剩余量砂质量。

五、计算应符合下列规定

     1、湿密度应按下列公式计算：

          用套环法：

          41.2.4-1

                           (    my4- my6    )   —   [  (   my1- my2   )- my3]

              ρ=   ————————————————————————

                                 my2 +my3- my5    —   my1 -my2

                                               P1s                    P'1s

          不用套环法：

          41.2.4-2

                              my4    -    my6

               ρ=    ——————————

                               my1  -  my7

                                      P1s

           式中：my1——量砂容器加原有量砂质量（g）；

                     my2——量砂容器加第1次剩余量砂质量（g）；

                     my3——从套环中取出的量砂质量（g）；

                     my4——试样容器加试量（包括少量遗留砂质量（g））；

                     my5——量砂容器加第2次剩余量砂质量（g）；

                     my6——试样容器质量（g）；

                     my7——量砂容器加剩余量砂质量（g）；

                     p1s——王试坑内灌砂是量砂的平均密度（g/cm³）；

                     P'1s——挖试坑前，往套环内灌砂时量砂的凭据密度（g/cm³），计算至0.01g/cm³。

     2、干密度应按下式计算：

           41.2.4-3

                                         p

                    Pd=    ——————

                                   1+0.01W

     3、本试验需进行两次平行测定，取其算术平均值。
