无测限抗压试模全钢无测限50/ 100/150mm使用说明
作者:秦兴仪器2023-10-11 10:07:00
仪器设备：
1.圆孔筛:孔径40mm、25mm(或20mm)及5mm的筛各一个。

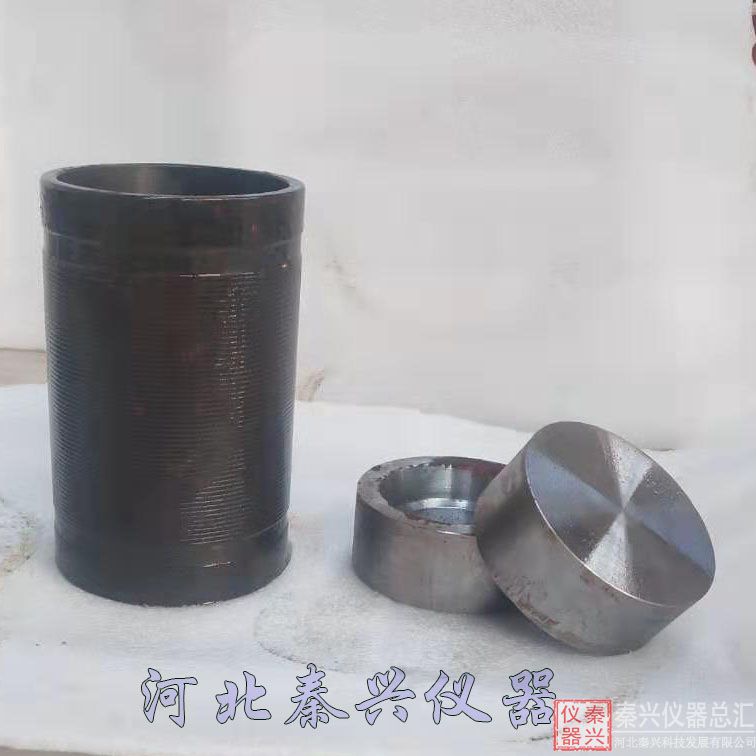

2 .试模:适用于下列不同土的试模尺寸为:
细粒土(***大粒径不超过10mm)： 试模直径x高 = 50mmx50mm ;
中粒土(***大粒径不超过25mm)试模直径x高:1 00mmx 100mm ;
粗粒土(***大粒径不超过40mm) ;试模直径x高= 150mmx1 50mm。
3.脱模器。
4.反力框架:规格为400kN以上。
5.液压千斤顶: 200 ~ 1000kN。
6.夯锤与导管:夯锤底面直径50mm ,总质量4.5kg。 夯锤在导管内的总行程为450mm。
7.密封湿气箱或湿气池,设在能保持恒温的小房间内(约6- -8m2 ,高2m。热天用空调保持恒温 冷天用温度控制器或电炉保持恒温)。
8.水槽:深度应大于试件高度50mm。
9.路面材料强度试验仪或其它合适的压力机(不大于200kN)。
10.天平:感量0.0lg。
11 .台秤:称量10kg ,感量5g。
12 .量筒、拌和工具、漏斗、大小铝盒、烘箱等。
使用说明：
1、将已浸水一昼夜的试件从水中取出，用软的旧布吸去试件表面的可见自由水并称试件的质量m4。
2、用游标卡尺量试件的高度，准确到0.1mm。
3、将试件放在路面材料强度试验仪的升降台，上(台上先放一扁球座)，进压试验。试验过程中，应使试件的形变等速增加，并保
持形变速率约为 1mm/min。记录试件破坏时的***大压力P (N)。
4、从试件内部取有代表性的样品( 经过打破)，测定其含水量。
5、试件的无侧限抗压强度Re，用:下列的相应公式计
算:对于小试件Re=P/A=O.O005IP ( MPa)
对于中试件Re=P/A=0.O00127P (MPa)
对于大试件Re=P/A=0.0O0057P ( MPa )
式中：
P--试件破坏时的***大压力，N;
A--试件的截面积( A=πxD2/4，D为试件直径,mm)。
6、精密度或允许差:若干次平行试验的偏差系数c(%)。应符合下列规定:小试件 不大于10%:中试件不大于15%:大试件不大于20%。
