TM-ll型 混凝土弹性模量测定仪结构及操作程序

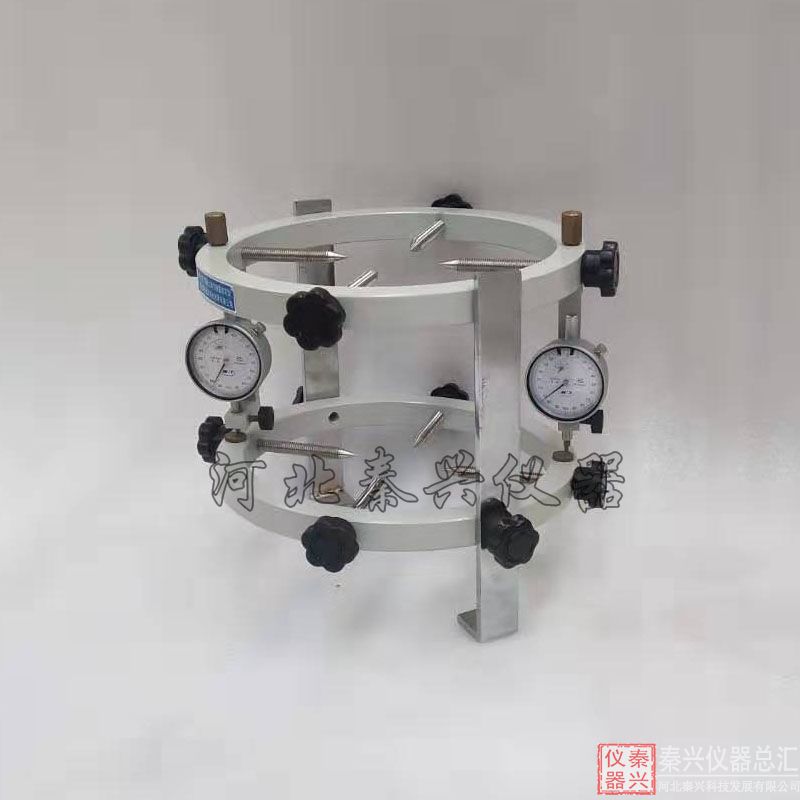

本测定仪由上下环接触杆千分表和固定螺钉组成。(参见附图) 试验i，将弹性模量测定仪放置于平整位置，旋出上、 下固定螺钉，
将养护好的混凝土试件放入测试环中，旋紧上、下固定螺钉，装上千分表，松开固定板，取下固定板，测定仪己在试件上固定。
经测定仪与试件一同放置在压力试验机的下压板上，试件的上中心与压力试验机的上压板的中心对准，千分表调整到零位置。


开动压力试验机，当上压板与试件接近时，调整球座，使试件与上压板接触均衡。加荷全基准应力为0.5MPa并以0.6MPas的速
度连续而均匀的加压到PA (即使试件预期破坏荷载值的40%)，然后以同样的速度卸荷至零，如此反复做三次试验。在预压时，
观察压力机、千分表是否正常。试件两侧千分表变形之差，不得大于变形平均值的15%， 更不能正负异常，当采用100X100藏面
试件时，其两侧变形之差，不得大于变形平均值的20%，否则用硬木敞击球座调整，或调整试件的位置。

用上述速度进行第四次加荷，先至载荷P0 (约0.5MPa) ，保持30秒， 分别读取两侧千分表△0，然后加荷至PA，保持30秒，分别
读两侧千分表A A,分别计算两侧的变形增量△A-△0,并算出平均值， 设为读取△A后即以同样的速度卸荷至P0,保持约30秒，分别读
取两侧千分表读数△0。同上步骤五次加荷求出△5。△5与△4之差应大于.0002 (L= 150mm)，否则，应重复上述步骤，直至两次相
邻的加荷变形值之差符合要求，以***后一次变形值△n为准。 然后卸下干分表，以同样的速度继续加荷至试件破坏，记下循环轴心
抗压强度Ra


试验结果计算公式
Ec=PA-POxOn
式中Ec--混凝 土抗压弹性模量(MPa)
PA-一终载荷(N)
P0--初载荷(N)
On--第五次或***后次加荷， 试件两侧在PA及P0作用 下变形差平均值(mm)
L---标距(mm)
A--试件的断面积(mm)
以三块试件试验结果的算术平均值为测定值。若任一轴心抗压强度 与抗压强度平均值之差超过平均值20%,则Ec按另两块试件结果
的算术平均值计算，若两块试件结果超出规定，试验无效。结果**至100MPae

注意事项
试验时要轮拿轻放，特别在运输时，避免碰撞，以免影响测试精度。
