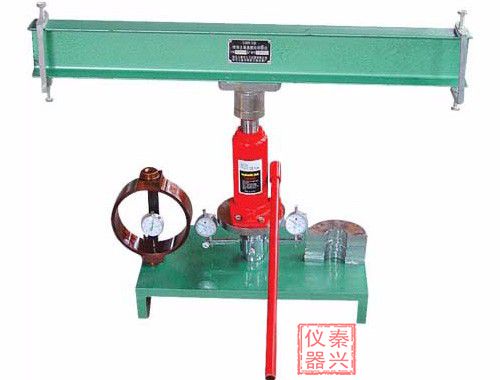

现场土基CBR值测定仪根据JT-059- 95《公路路基路面现场测试规程》而设计制造，适用于在公路现场测定各种土基材

料的现场CBR值。
工作原理  该仪器利用后轴承承重不小于60EN的载重汽车、用千斤顶进行加荷、入杆测得贯入量及测力计测得载荷重量，计算出土基现场的CBR值。
现场土基CBR值测定仪使用说明书主要参数:
1、液压千斤顶100KN及球座

2、测力计60KN

3、贯入杆直径中50m长度200mm

4、承载板1. 25kg/块4块

5、贯入量测定装置平台及百分表

CBR值测定仪操作方法：

1.将实验地点的直径中30cm范围的表面找平,用毛刷刷尽浮土，如表面为粗土时，应撒布少许洁净的干砂填平, 但不能覆盖全部土基避免形成一层。

2.按图设置本仪器,千斤顶上端装上球座及钢球,测力计上端旋入垫板千斤顶及球座顶在汽车后轴上且调节至高度适中，贯入杆应与土基表面紧密接触。

3.安装贯入量测定装置、将平台、表夹、百分表按图安装好。

4.在贯入杆位置安放4块1.25kg分成半圆的承载板(共5kg) 。

5.调节测力计及贯入量百分表，调零，记录初始读数。

6.启动千斤顶，使贯入杆以慢速(约1m/min)压入士基，当相应于贯入量为0.5、1.0、 1.5、 2.0 、2.5、3.0、4.0、5.0、7.5、10.0、 及12. 5mm时，分别读数测力计读数,根据情况也可在贯入量达到7.5mn时结束试验。

7.卸除载荷移去测定装置。

8.在试验点下取样,测定材料含水量,在紧靠试验点旁边的适当位置，用灌砂法或环刀法测定土基的密度。

9.根据试验数据、填写现场CBR值测定记录表、计算现场CBR值。将贯入试验得到的各级荷重数除以贯入断面积( 19.625n2 )得到各级载荷压强(Mpa) 。CBR-般以贯入量2.5m时测定值为准。当贯入量5.0mm时的CBR大于2.5m时的CBR时，应重新试验,如重新试验仍然如此时，则以贯入量5.0m时的CBR为准  试中P1一-载荷压强(Mpa) Po- - 标准压强。当贯入量为2.5m时,为7Mpa当贯入量为5.0mm时,为10. 5Mpa

维护保养

使用完毕后将测力计，百分表放入盒内保存，将千斤顶、贯入杆等装置清理干净，若长期不用。可适量涂油，防锈。
