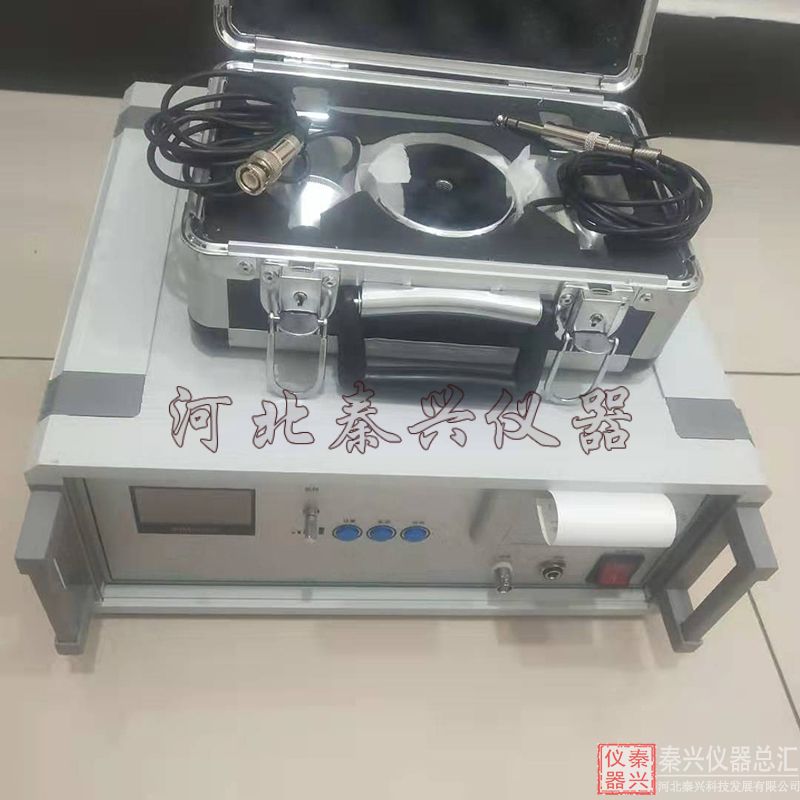

DT-20型动弹仪
DT-20型动弹仪工作原理
自动测量状态:
单片机自动输出组有规律变化的数字量到频率控制器中，频率控制器将这组数字量变为相应的频率，经过滤波后产生规律变化的正弦波。经过功率放大器放大后送给发射探头，此时发射探头产生不同频率的声响同时震动。将探头轻轻的抵触到试件上迫使试件进行机械振动。当发射频率与试件的固有频率相同时将发生共振，此时，试件的振动幅度将产生极值，通过接收传感器探头可以测量到该极值。测量到的幅值大小同时在液晶屏幕上用条状幅值的长短显示出来。接收传感器将机械振动转变成微弱的电信号，经过接收放大器放大后传送给单片机上的AD采集口，从而判断出峰值时所对应的频率，此频率即为谐振频率。再根据所测***出的谐振频率自动计算出试件的弹性模量。
DT-20型动弹仪主要技术指标
1、频率测量范围: 100~50000Hz
2、测量误差:动弹性模量相对误差不超过±1.0%      重复性误差不超过0.5%
3、频率灵敏度: 1Hz2
4、输出功率: 0~ 15W
5、输出方式:
(1)液晶显示测量数据及计算结果
(2)打印机打印输出测量数据及计算结果
(3) 与计算机通讯配有专用分析软件(选配)
6、测试环境: 温度: 0~40C        相对湿度: <90%
7、DT-20型动弹仪工作时间:可以连续工作12小时
8、DT-20型动弹仪电源: AC220V士±10% 50Hz 60W
