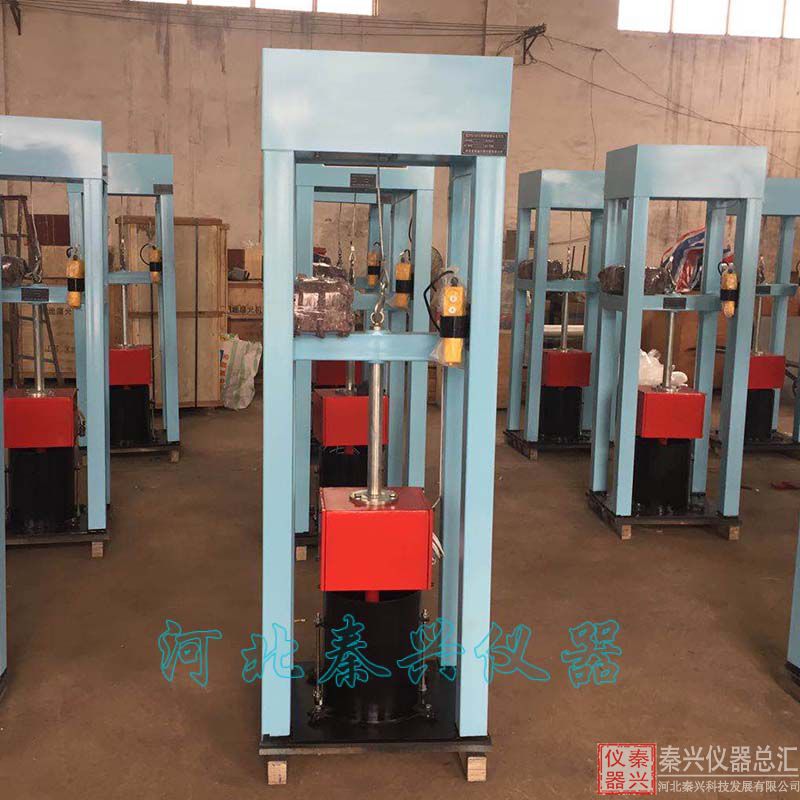

表面振动压实仪技术指标:

1、电源电压: 380V、 220V

2、升降功率: 370W

3、振动功率: 750W

4、振动频率:47.5HZ-50HZ

5、激振力:10-80KN

6、试验时间:数量099秒任意设定

7、夯板作用在试样表面静压力: 18Kpa

8、试简规格:铁制大简一个内径。280mm铁质小简一个内径: 152mm。振动夯板在试样表面做垂直振动压实被自上面下传播，颗粒菱角剪裁破碎后，颗粒位称准条件下的稳定位置，从而土体得到压实。主要置重新排列，移动到相应于土工试验规格(包括堆石料)的***大干密度。用于测定无粘性自由排水相粒土和巨检土。

表面振动压实仪工作原理

振动夯板在试样表面做垂直振动压实被自上而下传播，颗粒菱角剪裁破碎后，颗粒位置重新排列，移动到相应于土工试验规格标准条件下的稳定位置，从而土体得到压实。

表面振动压实仪实验步骤

1、安装合适的试筒压紧试筒取适量的土样，用规定的工具装入试体，大致刮平试样表面。

2、确认三相线电源连接良好，控制器面板上电源指示灯是亮的。

3、按动控制器上“上升”、“停止”、“下降”按键，振动电机及配重各部件运动自如。

4、当按上升开关，振动器反而下降或按下降开关，振动器反而上升时，应倒电源线。否则上下行程开关都不起作用，容易损坏机器。

5、按一下“下降”按键，大滑套带动震动板和夯板下降，当夯板接触到松散的土样时，大滑套会继续下降，下降到大滑套下端面，距振动板突缘15-25mm时按一下“停止”按键，大滑套停止下降。

6、设定控制器上定时器，设定时间为6分钟，（即黑色拔动开关处于中间位置，指盘数字为060）。

7、按下“振动”开关，振动开始振动，定时器显示振动时间，到6分钟后动板自动停止。

8、按下“上升”按键，套带动振动板，夯板上升，上升到限位块上端面便速箱下面15-25mm,按一下“停止”按键，大滑板停止上升。

9、按照试验规程加第二次土样，重复以上操作步骤二次，一个试样就算振动击实完毕。

10、卸下试验筒，用一平直钢尺，置于试筒直径位置，按规程量测数据再称重。

11、数据整理计算。

表面振动压实仪使用需注意事项

1, 本机安装时,***好浇注混凝土基础上,以求机器工作稳定,在混凝土基位上 垫 8-10mm 橡胶板,以减轻振动.

2, 在滑动部分及有黄油咀部位定加润滑油脂. 每次操作试验前应清除立柱外表面灰尘,应加注机械油
