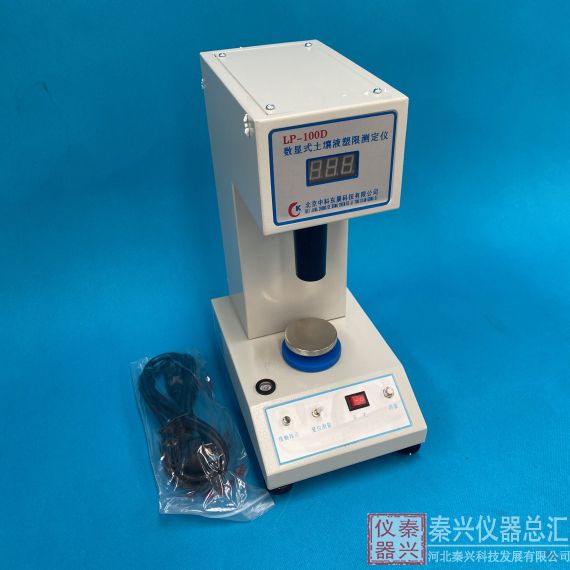

一、数显式土壤液塑限测定仪概述

本仪器用来测定土壤的液限和塑限。为划分土类，计算天然稠度，塑性指数提供可靠数据，供公路，铁路，水利电力，冶金，建筑等部门的工程设计和施工之用。本仪器采用数字显示技术，能自动定时，测量，显示。具有性能稳定，数据可靠，测量精度高，读数直观，清晰，操作简单方便，工作效率高等优点，已被列入交通部标准公路土工试验规范，是土工实验必备仪器之一。

二、数显式土壤液塑限测定仪的技术参数：

***大量程                                             22mm

分辨率                                                 0.1mm

测量非线性误差                                  优于2%

接触指示灵敏度                                   ≥10m

锥重                                                    100克（±0.1克）

                                                            76克（±0.1克）

  锥角                                                    30度（±2度）

测量时间                                             5s

电源                                                   220V±10%    50HZ

连续工作时间                                      8小时

数显式土壤液塑限整机重量                                             5.3千克

外形尺寸                                           240x158x320

三、数显式土壤液塑限测定仪使用方法

1. 将仪器放置在水平工作台上，调整水平螺旋角，使水泡居中。

2. 将仪器的电源插头插好，打开电源开关，预热3分钟。测量前用手轻轻托起椎体至限位处，轻按复位键，使显示屏上的数字显示为零。

3. 将调好的土样放入试杯中，刮平表面，放到仪器的升降座上。这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。

4. 按下“测量"键，椎体落下，此时时间音响发出嘟！嘟……的声音。当测量时间一到，响声停止，此时显示屏上显示出5秒钟的入土度值。第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1C）；将锥尖擦干净，再次测量，重复上述步骤进行。

5. 仪器出厂时，已备好100克和76克椎体。（一配重块两个锥尖）配重块和锥尖加上杆拧在一起为100克锥体重，如果用户需要使用76克锥，将锥尖拧上即可使用。

6. 与仪器配套的试杯，锥尖配重块等配件全部放在仪器的配件小盒内，拿试杯或锥尖时请注意，保护好锥尖，以免损坏。

   四、数显式土壤液塑限测定仪结构简介

   1.倍本仪器由机械和电子两大部分组成，机械部分由机壳，升降座，丝杠，椎体部分组成。

   2.电子部分由控制电路，位移变换，A/D转换，音响定时显示等电路组成。

   五、数显式土壤液塑限测定仪故障及维修

   1.可能出现的故障

   （1）不显示数字：检查电源保险，开关按键。电源保险在机壳后底部，保险管型号为A250V

   （2）按下“测量”键不工作：检查测量键，是否损坏。

   （3）接触指示灯不亮：检查12V电源及发光管，接触指示电路是否损坏。

   2.数显式土壤液塑限测定仪注意事项

   （1）维修仪器不能带电进行焊接，维修人员要有一定的电子技术。

   （2）电路上可调节元件不能随便调动，否则精度及线性都无法保证。

   （3）针尖在使用（拧上拧下）时要特别小心，误碰伤锥尖，用完后擦干泥土，涂上少许凡士林。

   （4）备用锥尖，配重块等配件请妥善保管。

   装箱单

   1	锥尖	个	2
   2	配重块	个	1
   3	试杯	个	2
   4	电源线	根	1
   5	使用说明书	份	1
   6	合格证	份	1
