数显回弹仪说明书

HT -225T数显回弹仪说明书

1、数显回弹仪概述

HT-225T 系列一体式数显回弹仪,是北京中晟弘科技有限公司自主研发、生产的用于建筑结构中硬化混凝土抗压强度的非破损检测评定。

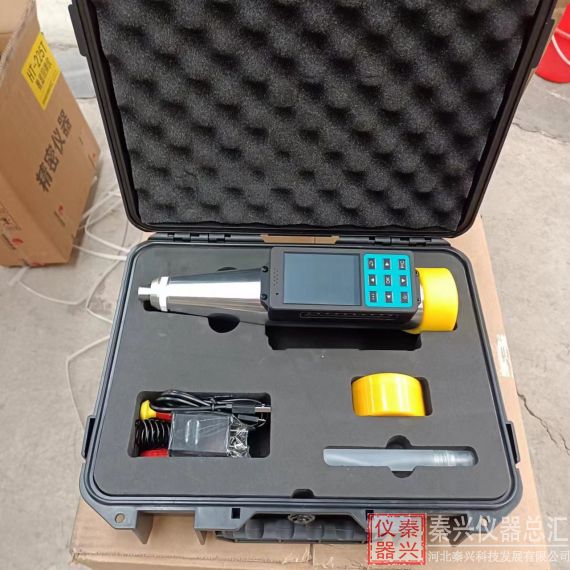

HT-225T数显回弹仪(图1)

采用嵌入式设计,方便机械回弹体更换。本产品数显仪表采用独立设计,感应信号与回弹头通过无接触连接。仅通过拆卸仪表外壳与回弹体连接的几颗螺丝钉就可对机械回弹体进行保养或更换。由于两者没有任何连线,所以拆卸不会造成电子部分损坏。机械回弹体更换或保养后,装上电子仪表可继续使用。

1.1 数显回弹仪仪器特点

> 2.8寸大尺寸彩色液晶显示,带钢化触摸膜,按键、触摸屏均可操作;

> 全中文显示,所有界面均有中文提示;

>回弹值以数字和指针两种形式显示,示值一致性好;

>测区数目、测试方向、浇注面等参数均可设置和修改;

当前测区测试并计算完成后,自动转入下一测区;

>无需现场手工记录数据,大幅度提高了检测效率和时效性;

计算结果完全符合中华人民共和国行业标准《回弹法检测混凝土抗压强度技术JGJ/T23-2011;

> 屏幕与壳体之间采用硅胶密封圈密封,能有效减少灰尘进入,从而延长使用寿命;

> 按构件管理数据,推定强度,能够现场记录碳化值;

> 具有无线蓝牙打印功能;(选配)

>一体式设计,体积小巧,方便携带;

> 语音报数功能;

> 无需率定可反复使用,侧面带有回弹刻度尺,方便用户随时校验。

1.2 依据标准

HT-225T 系列回弹仪依据中华人民共和国行业标准GB9138-88《回弹仪》制造。用于工程结构中普通混凝土抗压强度的非破损检测。

1.3数显回弹仪 技术指标

LCD 显示屏:240×320(43.2×57.6mm);


>标称动能:2.207J;


> 弹击拉簧刚度:7.85N/cm;

弹击锤冲程:75mm;

回弹值钢砧率定平均值:80士2;

工作温度:-4°C~+40°C;

仪器手提箱:320×220 105(mm)

包装箱毛重:4kg

电源:3.7V锂电;

数显误差:≤±1;

构件存储数量:500个测区

蓝牙打印有效距离:≤5m

LCD显示屏:240x320(43.2x57.6);

2.仪器的校验与保养

为了保持回弹仪的一致性和稳定性,应定期对数显回弹仪的性能和状况进行校验。回弹仪的校验分为一般性率定和标准状态的校正,前者可以经常进行,后者则不宜频繁进行。

2.1 一般性率定

回弹仪的率定是在专用工具一标准钢砧是进行的,对于标称动能≤2.207J的回弹仪,采用GZ16型砼回弹仪钢砧对仪器的状况做一般性检验。率定时,钢砧应置于钢性较好的基础上,摆放平衡,然后回弹仪在钢砧上垂直向下进行弹击率定,手持仪器的姿势与在混凝士构件上测试操作方法相同。也可将钢砧压置在压力机上率定回弹仪。钢砧硬度为HRC58-62,率定回弹值为Rm=80士2。一般性率定检验,可在弹击2000次左右或3个月进行一次。对于频繁测试或一次测试工程量大,连续数天的检测,则每天使用前后都可以进行率定。在测试过程中对回弹仪数值有怀疑时,也应在钢砧上率定检验回弹仪。

在测试过程中请验证机械回弹仪的指针和数显仪器的屏幕读数是否一致,如果偏差大于2,请停止使用,并与厂家联系。

2.2 数显回弹仪标准状态检验

标准状态的校正和检验,通常涉及到回弹仪整机内部装配关系或性能发生变化,须对仪器进行全面检查和调整。有下列情况之一的,应进行这种校验。

更换零部件引起仪器内部装配尺寸的变化(弹击系统奢示值系统的零件更换);

>经长期使用(一般为一年左右),仪器零部件的参数和性能发生变化,已不能保证整机技术性能指标;

>累计弹击测量次数超过6000次;

仪器经猛烈冲击(如高空摔落等)或其他损伤。

>对于尚无条件或对于回弹仪的性能、标准状态不十分熟悉的单位或人员,每半年可送至检测中心进行检定、校验标准状态。

> 未经专门培训的人员,一般不适宜自行校准回弹仪标准状态。因此,校验标准状态的操作方法,本说明书不作详细介绍。

2.3 数显回弹仪维护与保养

提高回弹法的测试精度,除正确使用仪器和掌握测试技术外,经常保持仪器处于良好的标准状态,也是一个重要方面。仪器除专人使用和保管外,还应做到以下几点:

> 回弹仪使用完毕后,应及时放入包装套或仪器盒内,以防止灰尘进入食品内部;

> 仪器不得随意拆卸和随意弹击,以免影响使用寿命和损失精度;

>仪器要进行定期保养,使用一定周期后,要进行探试、净化,但不应改变仪器各零部件和整机的装配关系;

仪器的示值系统,特别是指针滑块,一般情况下不应拆卸,指针轴不允许涂抹油脂,以保持摩擦为恒定。

2.4回弹仪回弹体更换

HT-225T的独特设计,使其具有容易更换的特性;

当机械回弹仪损坏后,将数显测量组件拆卸下来。

在新机械回弹仪上,先将下壳用六只螺钉固定在新机械回弹仪上,分别将机械回弹仪滑块和测量组件滑块调整至***前端,对齐两滑块,扣合上下壳,拧紧4只螺丝钉即可。效验前,一定要确定两滑块匹配良好,以免损坏仪器。
