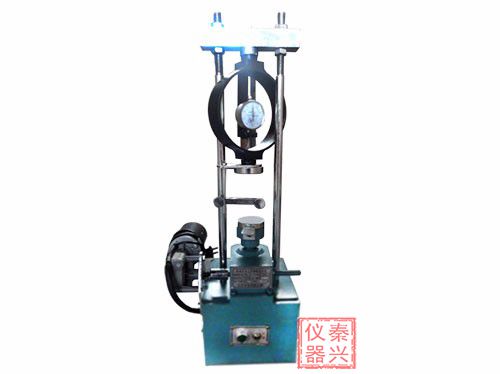

电动石灰土无侧限压力仪介绍:

     本仪器底座、顶重器、承载板、测力环、百分表等组成。

1、底座:仪器的基座，与立柱和横梁等零件组成框架。

2、顶重器:试验时的加荷装置。

3、承载板:.上承载板置于下承载板之上。

4、测力环: 5KN,用以测定试件所承受的压力，即抗压强度。

5、百分表(另购) :装在测力环中部，表的触头与测力环内圆下部接触

电动石灰土无侧限压力仪注意事项:

1、使用后，应将仪器擦拭干净，涂以薄层油脂，以防生锈。

2、勛环在出厂时附有应力---应变曲线表，使用时应定期(一年)校验。

3、仪器上的百分表，本厂-律不附，由用户单位自行配置。

石灰土无侧限压力仪试验方法

        1、制作试件:把石灰土配置后，用小型吉实仪或其它方法制取试件，试件尺寸为φ50X50+90.5-1mm,
             体积为100Cm+0.2Cm为鉴 定灰土质量,符合实际情况，灰土试件应在饱和状态下试验其抗压强度
             较为合理。

        2、调整仪器:将承载板调至***下端，上或 下移动横梁，是上承载板与量力环底部的平板之间的间隙在
              52mm左右，(出厂时已调好)在调整百分表，使表的指针对准零。

        3、将灰土饱和试件置于承载板中心，转动手柄使承载板上升，试件缓缓于量力环底部密合，手柄摇
              动速度一般为15次、 分左右。 -面摇动手柄，此时压力不断增加，一面注视百分表读数，直至试
              件破坏，记下试件破坏时的百分表的***大读数。

        4、倒摇手柄，使承载板恢复原位，取下试件，将上下承载板擦净,
电动石灰土无侧限压力仪使用说明

         1、试验前将原状士按天然层次放在桌上，用削土刀切削成稍大于试样直径及高度的土柱毛坯，放入
               切土盘的上下钉盘之间土刀沿侧板由上往下细心切削成所需直径和规定高度，两端要削平整，
               并与侧面垂直，上下均匀, 然后称重。

         2、将试样两端及侧面涂以一薄层凡士林，置于加压板中心。

         3、转动摇把使试样与加压板刚好接触，停止转动摇把，将量力环的量表与测土样变形量表调至零点,
               然后按动上升键，每分钟加压 板推进2.4m，直至土样破损。

         4、读出量力环上百分表上读数，计算出轴向压力(对照应力一应变曲线使用)。

         5、若试验进行到量力环中百分表指针不停地前进，则该土属于塑流破坏，则试验应进行到试样总应
               变达到20%以上，以应变20%时 的应力为无侧限抗压强度。

         6、顺时针转动摇把，取下试样，然后可将止转插销拔出，直接转动升降板迅速下降至试验前位置。

         7、关闭电源。将仪器擦洗干净，涂以薄层油脂以防止生锈。

         8、若需测定灵敏度时，则将试验后的土样，刮去凡士林的部分，包以塑料布或橡皮布，用手搓毁，
              破坏其结构供应商河北秦兴实验  仪器有限公司，以彻底扰动，并搓成圆柱形， 放入重塑桶中，
              制成与重塑桶体积相等的土样(即与试验前尺寸相等)然后按上述方法进行试验。测定扰动的无
              侧限抗压强度。

         9、试验中，土样破坏的位移量，观看轴向位移量表读数。
