ZST-2型增实因数筒测定仪土工试验仪器结构原理

作者:秦兴仪器2023-10-11 10:42:00

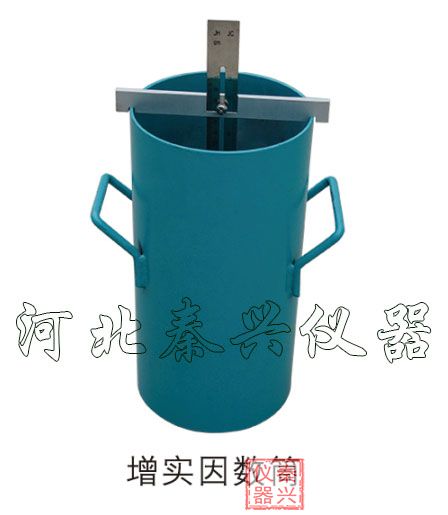

ZST-2型增实因数筒测定仪土工试验仪器结构原理(图1)
结构原理:
本仪器(增实因数筒)由以下组成:
1、增实筒1只
2、增实压板1块
3、固定横条1块
4、标准量尺1把(量尺刻度误差不大于1%)

使用方法:
1、手动方法:在使用增实因数法之前，把增实因数筒冲刷干净，先在增实简内倒入拌合物，放入盖板，转动几下，使得
拌合物能充分在筒内填实，再把量尺放入筒内的盖板中心，测出增实的深度。
2、振动台法:
1.将圆筒放在台秤上，用圆勺铲去混凝土拌合物，不加任何振动与扰动地装入圆筒。
2.用不吸水的小尺轻拨拌合物表面，使其大致成为一个水平面，然后将盖板轻放在拌合物上。
3.将圆筒轻轻移到跳桌台面中央，使跳桌台面以每秒--次的速度连续跳动15次。
4.将量尺的横尺置于筒口，使筒壁卡入横尺的凹槽中，滑动有刻度的数尺，将竖尺的低端插入盖板中心的小筒内，读取混
凝土增实数。
